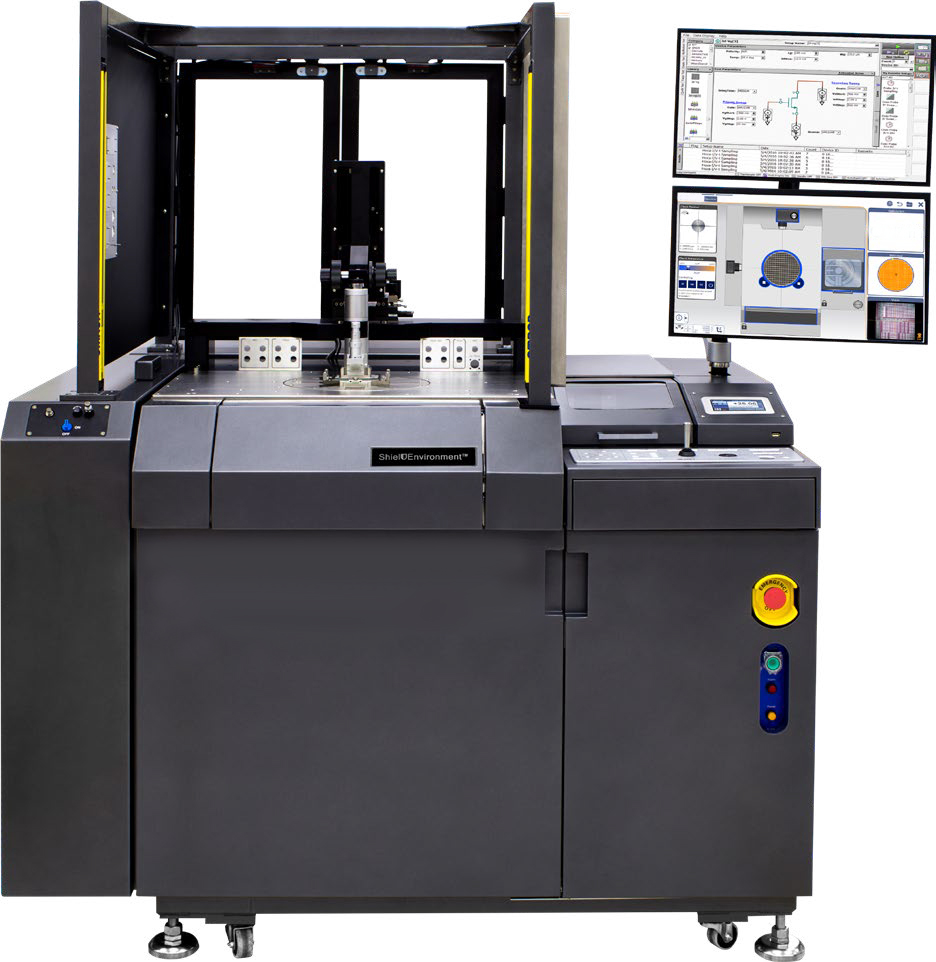

Полуавтоматическая зондовая станция TS2000-HP для высокомощных измерений

Полуавтоматическая зондовая станция TS2000-HP обеспечивает надежные измерения параметров полупроводниковых устройств большой мощности в широком диапазоне температур до 3 кВ/10 кВ (триаксиальное/коаксиальное подключение) и 600 А (в импульсе).

Страна-производитель: Россия

Возможность двухэтапной приемки
на заводе производителе

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Предназначена для характеризации силовых устройств
Для тестирования устройств на пластине до 10кВ и 600А в импульсном режиме
Позолоченное покрытие держателя пластин и вакуумные ходы оптимизированные для тонких пластин до 50 мкм
Опция для пластин Taiko
Высоковольтные зондовые головки и высокоамперные иглы
Решения от пробоя и образования электрической дуги
Камера ShieldEnvironment для точных измерений
Сконструирована для защиты ЭМИ и света
Низка утечка тока
Для температурных диапазонов от -60°C до +300 °C
Передняя ручная и боковая автоматическая загрузка пластины с возможностью выравнивания
Блокируемая защита от света, защищающая пользователя
Встроенная антивибрационная изоляция
Полностью встроенный контроллер зондовой

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

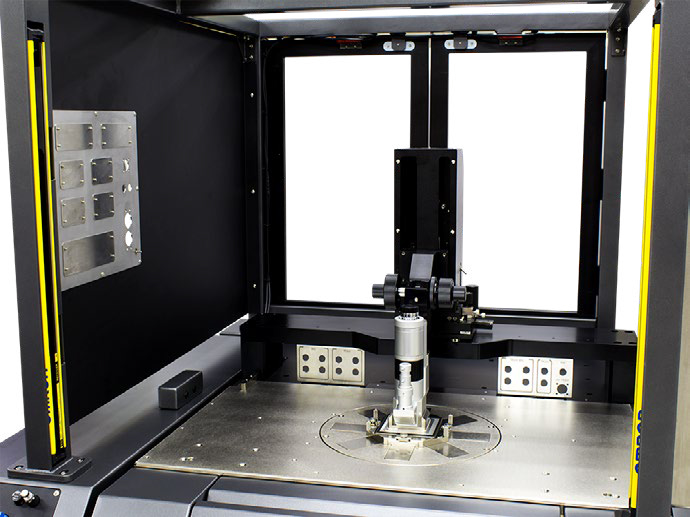

	Безопасность Для обеспечения безопасности при работе с установкой предусмотрена специальная камера со световой завесой безопасности для автоматической блокировки измерительных приборов. Система имеет задние двери с функцией блокировки измерительных приборов для обеспечения простой и удобной начальной настройки измерений

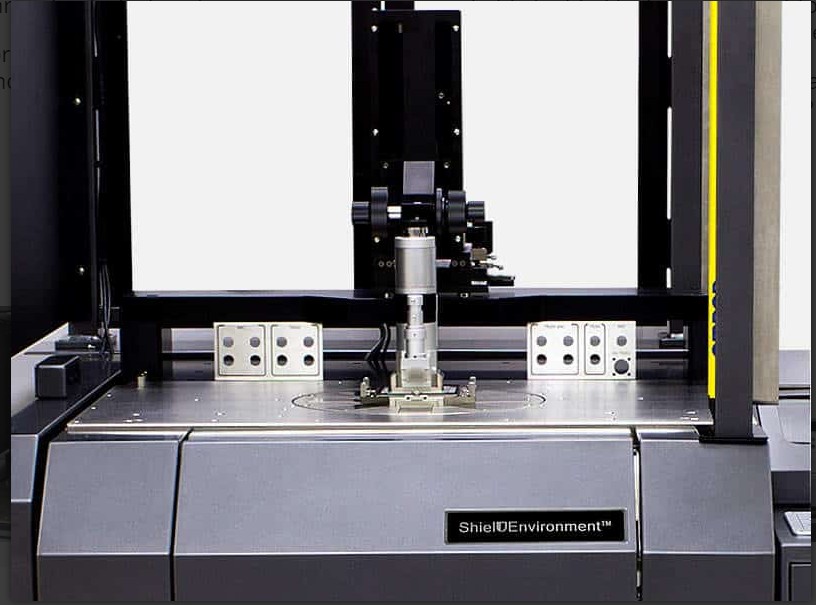

	ShielDEnvironment Специализированная температурная камера ShielDEnvironment обеспечивает защиту от электромагнитных помех и светонепроницаемую экранированную среду для проведения измерений малых токов/емкости со сверхмалым шумом. Для предотвращения образования электрической дуги между держателем пластин и зондовой платформой зондовая станция TS2000-HP имеет встроенную защиту ArcShield.

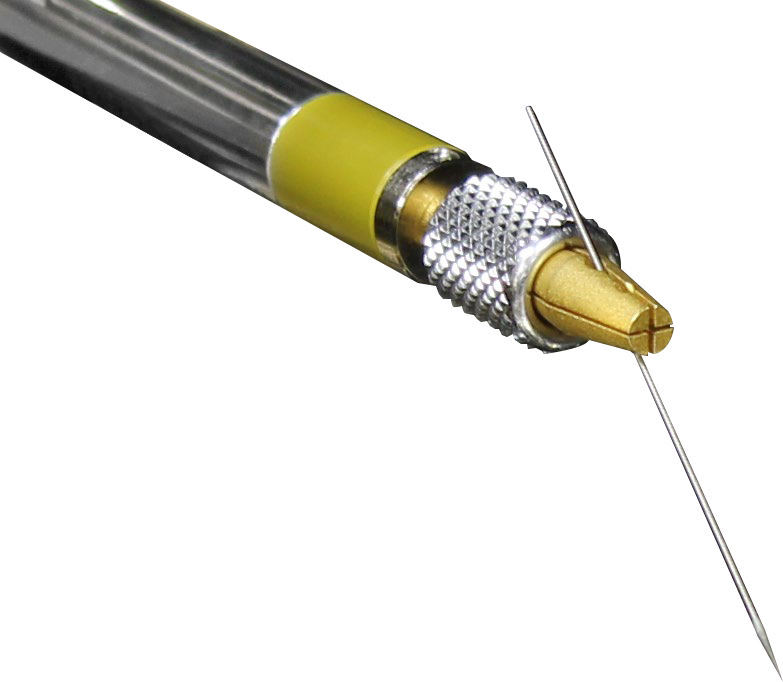

	Пробники для высокого напряжения (HVP) Пробники с малым током утечки, специально разработанные для работы с высоким напряжением до 10 кВ (с коаксиальным кабелем) и 3 кВ (с триаксиальным кабелем). Возможен выбор различных вариантов разъемов, таких как Keysight Triax / UHV, Keithley Triax / UHV, SHV или банан.

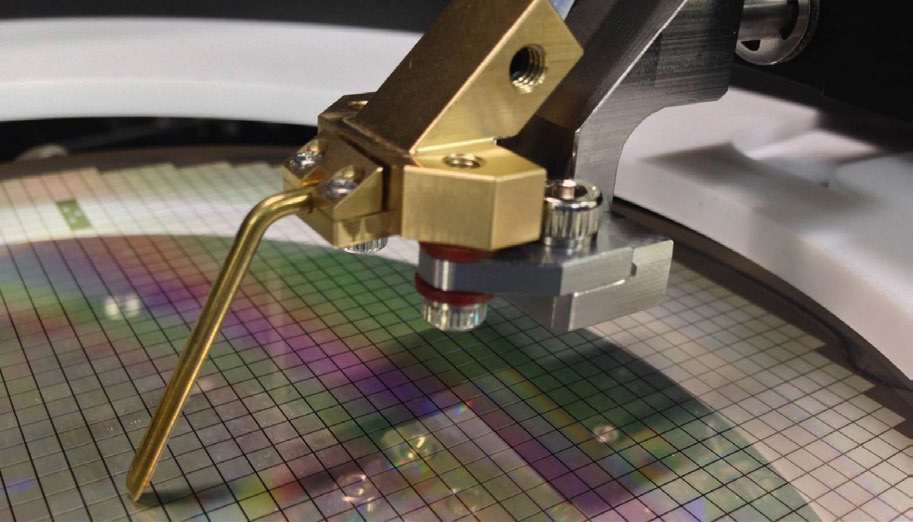

	Зондовые головки для измерений высокого тока (HCP) Зондовые головки с высокими эксплуатационными характеристиками разработаны специально для проведения измерений высокого тока на пластине до 200 А (в импульсе). Мультиконтактные головки для работы с высоким током представляют собой

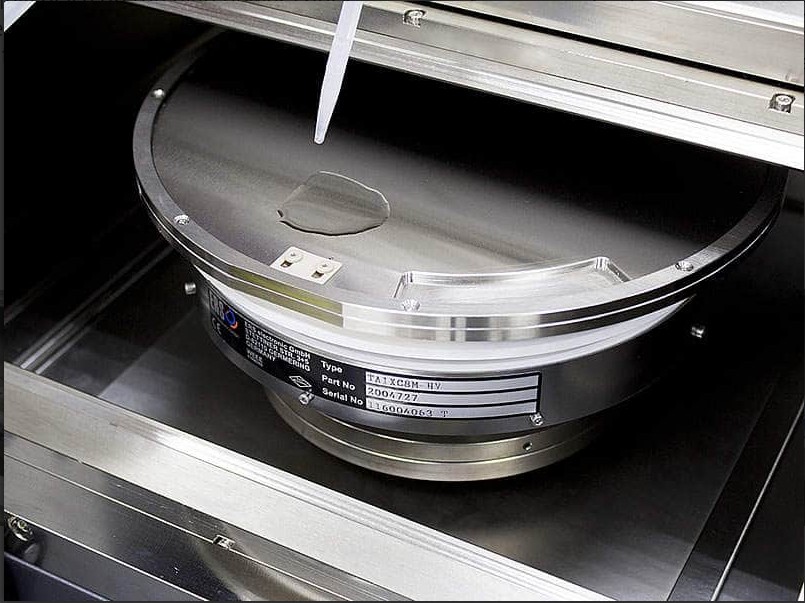

	Дополнительная функция защиты от возникновения электрической дуги LiquidTray Специально разработанная емкость LiquidTrayTM используется для предотвращения образования электрической дуги за счет размещения ее на держателе пластин. Пластина помещается в емкость LiquidTrayTM с жидкостью, которая исключает электрический пробой при работе на высоких напряжениях.

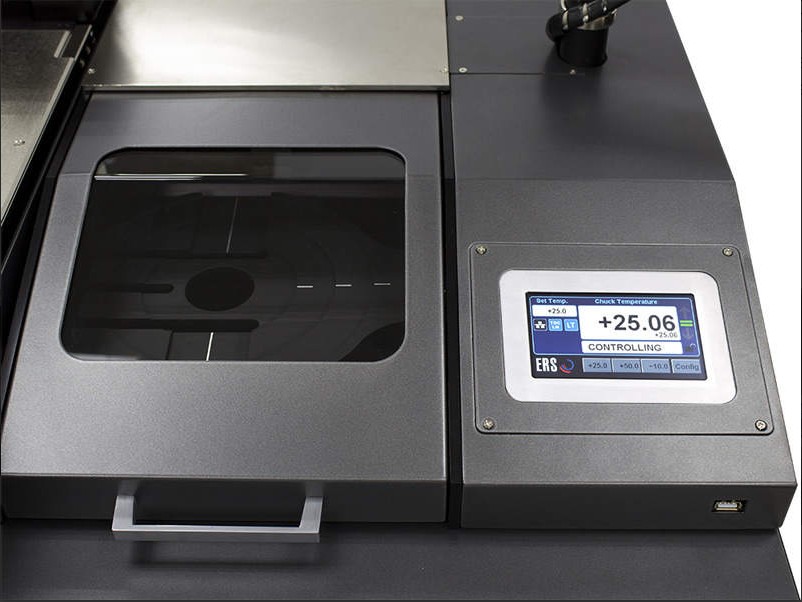

	Загрузка-выгрузка горячих / холодных пластин при заданной температуре Автоматический загрузчик пластины и система безопасности тестирования предоставляют уникальную возможность загружать-выгружать пластины при любых температурах держателя пластин. Для загрузки или выгрузки пластины больше не требуется охлаждение или нагрев до комнатной температуры. Это значительно сокращает время простоя. Соответствующие настройки защищены удобной процедурой входа в систему управления в качестве суперпользователя.

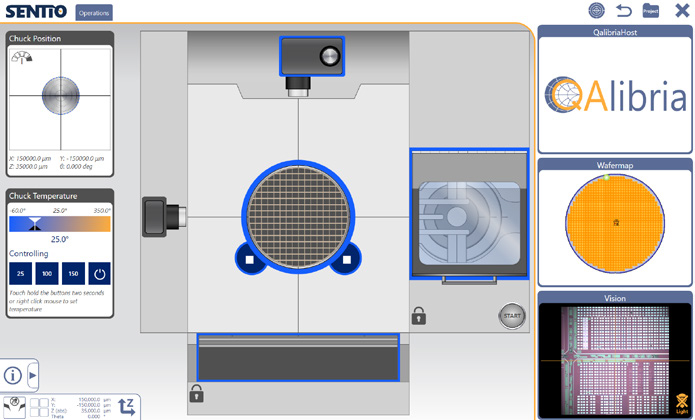

	Программное обеспечение Sentio Полуавтоматические системы MPI оснащены уникальным сенсорным ПО Sentio – простое и интуитивно понятное управление сокращает время обучения. Команды прокрутки (Scroll), масштабирования (Zoom), перемещения (Move) аналогичны командам в современных мобильных устройствах и позволяют стать экспертом за минуты. Переключение между разделами ПО осуществляется простым движением пальца. Для ВЧ приложений нет необходимости переключаться на другую платформу. Для удобства использования ВЧ ПО MPI QAlibria полностью интегрировано в SENTIO, следуя концепции единого программного обеспечения.

TS2000-HP имеет те же стандартные функции, как и TS2000-SE: температурный держатель пластин, автоматическую загрузку-выгрузку одной пластины, виброизоляцию и интегрированный контроллер зондовой станции.
