Преобразователь миллиметрового диапазона Rohde&Schwarz ZVA-Z

Особенности и преимущества

Электронное регулирование мощности

R&S ZVA позволяет электронными средствами снижать выходную мощность преобразователя R&S ZVA-Z110E на 25 дБ. Выходную мощность R&S ZVA-Z90 и R&S ZVA-Z110 можно снизить на 70 дБ, уменьшая входную мощность ВЧ-сигнала. Это делает возможным развертку мощности для измерений компрессии на усилителях, а также калибровку мощности.

Широкий диапазон частот

50–75 ГГц (R&S ZVA-Z75)

60–90 ГГц (R&S ZVA-Z90)

75–110 ГГц (R&S ZVA-Z110/R&S ZVA-Z110E)

при использовании анализатора цепей R&S ZVA24, R&S ZVA40, R&S ZVA50, R&S ZVA67 или R&S ZVT20

Широкий динамический диапазон

R&S ZVA-Z75: > 90 дБ, тип. 110 дБ

R&S ZVA-Z90: > 100 дБ, тип. 115 дБ

R&S ZVA-Z110: > 100 дБ, тип. 110 дБ

R&S ZVA-Z110E: > 95 дБ, тип. 110 дБ

Переменная выходная мощность

Типичная выходная мощность преобразователей компании Rohde & Schwarz:

тип. +4 дБмВт (R&S ZVA-Z75)

тип. +10 дБмВт (R&S ZVA-Z90)

тип. +10 дБмВт (R&S ZVA-Z110)

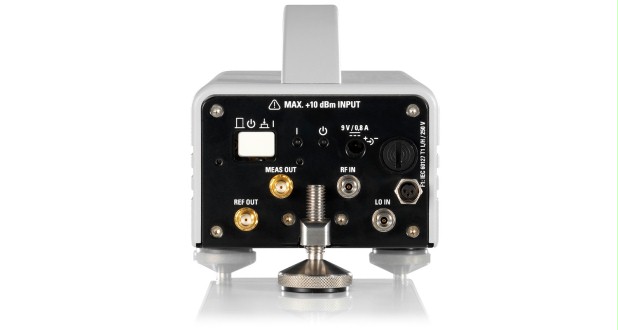

С помощью регулятора на верхней панели преобразователей можно уменьшить мощность на 40 дБ (для моделей R&S ZVA-Z75/R&S ZVA-Z110). Эта полезная функция помогает избежать перегрузки испытуемого устройства, например когда выполняются измерения на малошумящих усилителях. Выходную мощность также можно электронными средствами уменьшить на 25 дБ (для моделей R&S ZVA-Z90E/R&S ZVA-Z110E). Это дает возможность проводить калибровку и развертку мощности для измерений компрессии на усилителях. R&S ZVA-Z110 позволяет дополнительно уменьшить мощность на 70 дБ, изменяя входную ВЧ-мощность.

Автоматическая настройка параметров

Во встроенном ПО моделей R&S ZVA и R&S ZVT предусмотрена возможность работы с преобразователями Rohde & Schwarz с использованием опции управления преобразователем R&S ZVA-K8. На основе выбранного типа преобразователя анализатор цепей автоматически устанавливает предельные частоты правильного диапазона частот и задает требуемые параметры. Для калибровки анализатор автоматически предлагает калибровочный набор, соответствующий выбранному диапазону частот. Более того, анализатор цепей защищает преобразователи, ограничивая свою выходную мощность, подаваемую на их коаксиальные входы.

Удобная обработка

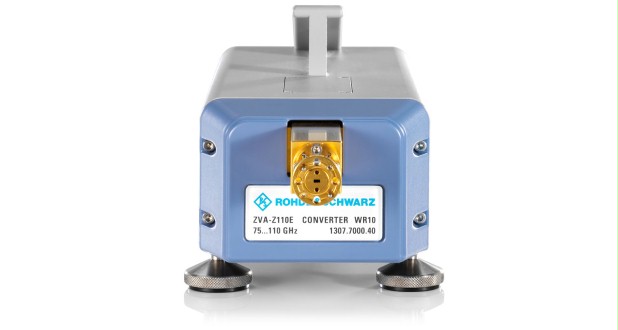

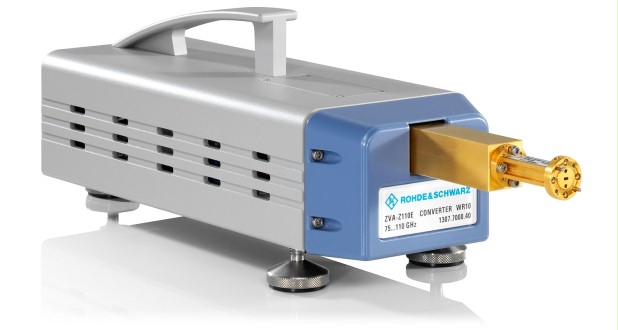

Для удобства использования разъемы волноводов преобразователей расположены на панели, выдвигающейся из преобразователя. В целях облегчения калибровки и подключения ИУ имеется удобный доступ к резьбовым фланцевым соединениям. Преобразователи можно установить на трех или четырех ножках регулируемой высоты. Три ножки значительно облегчают выравнивание фланца измерительного порта. В этих преобразователях нет встроенных вентиляторов. В частности, это дает преимущество в чувствительных к частицам средах.

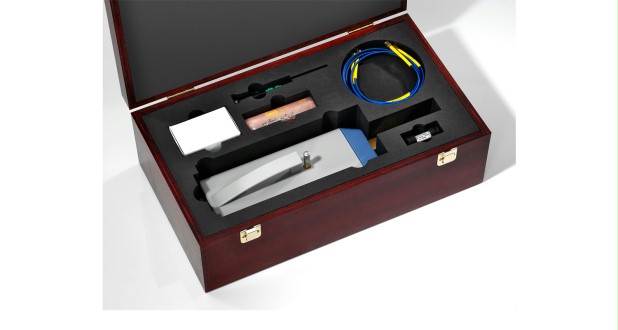

Преобразователи поставляются вместе с адаптерами измерительных портов, которые позволяют использовать их с калибровочными наборами других производителей и эффективно защищают разъемы волноводов преобразователей от износа.

Многопортовые и реальные дифференциальные измерения

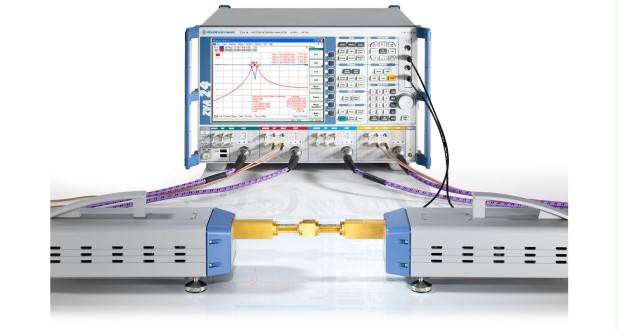

Проводить анализ многопортовых устройств, таких как ответвители, можно с использованием трех или четырех преобразователей. Такая установка может быть основана на моделях R&S ZVA24, R&S ZVA40, R&S ZVA50 или R&S ZVA67 плюс внешний генератор R&S SMF100A и по одному преобразователю на каждый измерительный порт. В качестве альтернативы можно использовать R&S ZVT20. К R&S ZVT20 (шестипортовая конфигурация) с тремя внутренними источниками сигналов можно подключить до четырех преобразователей, не используя внешний генератор сигналов.

Модели R&S ZVA-Z90/R&S ZVA-Z110 и R&S ZVA-Z110E идеально подходят для генерирования реальных дифференциальных сигналов (реальный дифференциальный режим).

Импульсные измерения

Данные преобразователи также подходят для работы в импульсном режиме, например, для измерения характеристик импульсных усилителей. Это относится как к измерениям по частоте (средний импульс и точечные параметры импульса), так и к измерениям профилей импульсов.
